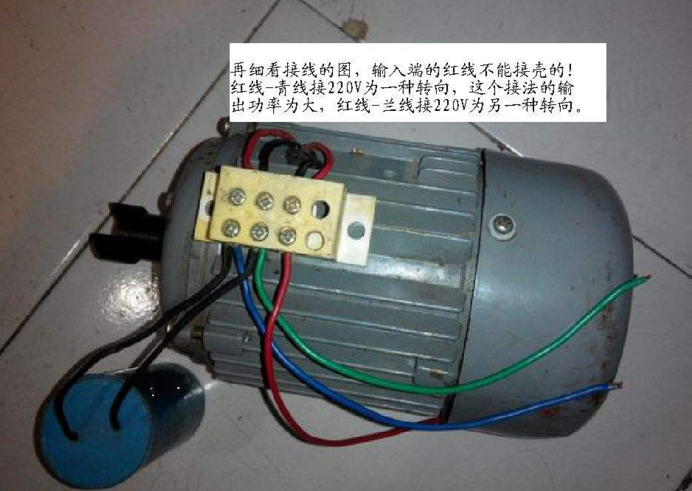

單相電機

這是一個普通的單相電機，帶有啟動電容。今天我們就來看看如何在沒有電的情況下，用萬用表估算電機的好壞。首先，我們需要了解這種單相電機的內部結構。

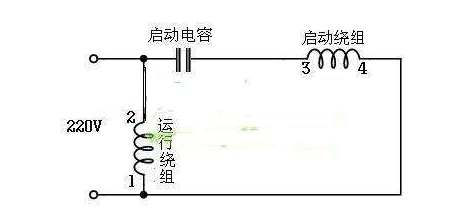

內部簡圖

電機有兩個繞組，一個是主繞組，是運行繞組，一個是輔助繞組，是起動繞組。所以我們可以用萬用表的電阻來判斷繞組的好壞。

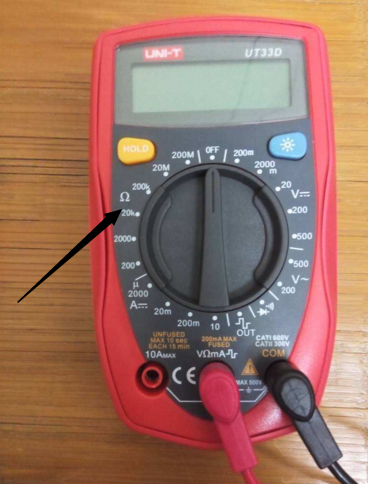

萬用表的電阻范圍

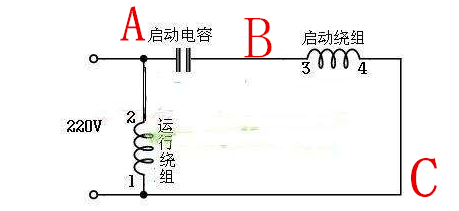

給它編號。

從上圖可以看出，AB之間的電阻實際上是兩個繞組串聯的結果，所以電阻最大。起動繞組中BC的電阻次之，運行繞組中AC的電阻最小。并且滿足AC BC=ab。(大部分單相電機主繞組的電阻小于副繞組的電阻)另外，C點是公共端。單相電源也可以接交流或BC，但分正負兩個方向。

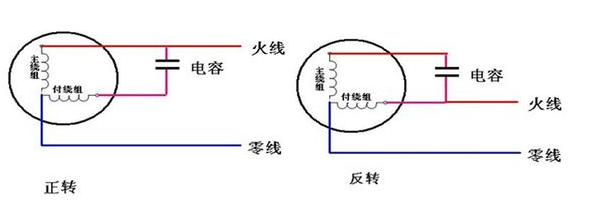

圖中零線為公共端子。

以上圖為例，只改變了火線的位置，電容兩端就是改變方向的地方。當然單相電機的零線可以反過來。

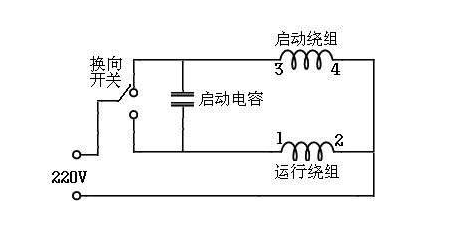

添加一個反向開關

增加換向開關的方法是切換電容器兩端的接線。萬用表判斷繞組正常后，需要測量繞組對地絕緣。因為正常運行時電機外殼是接地的，所以我們可以直接測量繞組與電機外殼之間是否有電阻。絕緣好，電機就好，就是電阻無窮大。如果不知道要測哪一個，就把三條線都測一下，三條線都和外殼絕緣就好了。

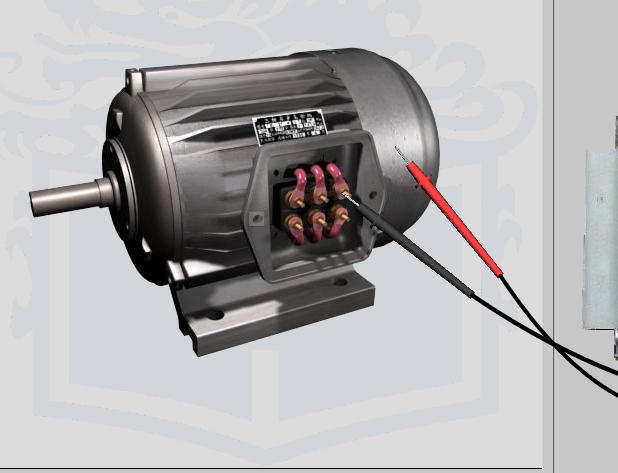

外殼與繞組間絕緣，這是三相電機，與單相測量相同。

當然，最好是用搖床。萬用表的測量只是初步判斷。對于小型電機，精度相當高。好了，就這樣。如果你愿意，可以跟著我。歡迎交流咨詢。
