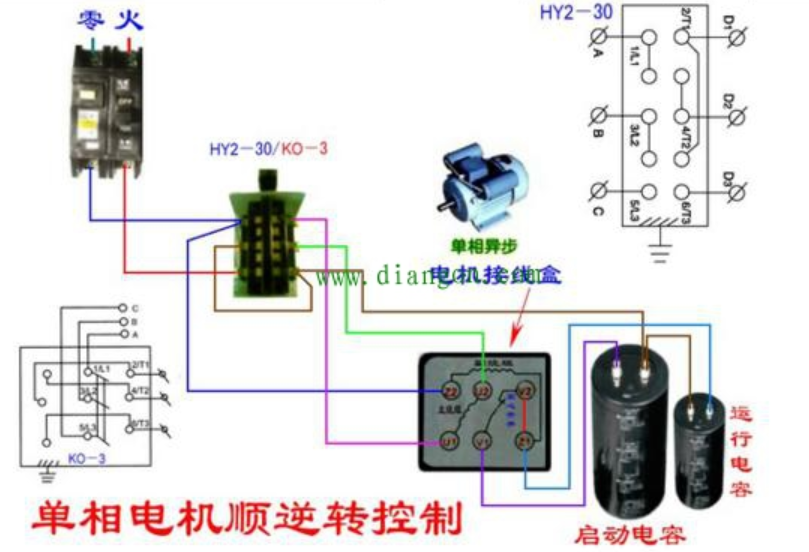

單相雙稱為單相雙值電容，屬于電容分相原理的單相電機。這是一臺大轉矩單相電機，該電機的電路分別與啟動電容和運行電容相連。廣泛應用于農用電器和家用電器。單相電機的正反轉可以通過改變電機的主繞組來實現，即改變主繞組的兩根引線就可以改變轉向(副繞組的引線也可以調整)。

1.簡單的電路判斷和連接外殼上有6個端子，分別是主繞組的兩個腳，二次繞組的兩個腳，離心開關的兩個腳。主繞組接220V；次級繞組與運行電容串聯后與主繞組并聯；啟動電容器與離心開關串聯，然后與運行電容器并聯。比如1.5KW電機，主繞組電阻為1；次級繞組2；離心開關0可以用萬用表測量和區分。

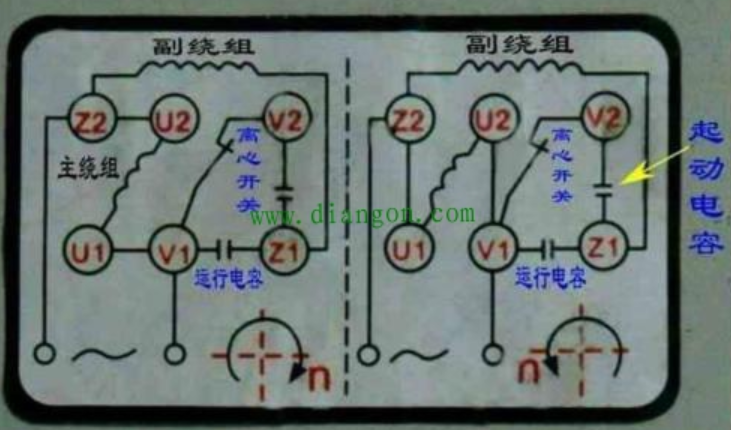

上圖是主副繞組的接線方式，以及改變方向的兩種接線方式。單相電機次級繞組的電阻值一般略大于主繞組的電阻值。也就是說，萬用表在R檔測得的電阻是二次繞組線圈，萬用表在R檔測得的電阻是一次繞組線圈。電容器30UF用于運行，200UF用于啟動。

二、結構原理：電容分相電機的轉子繞組為鑄造鼠籠式，定子上有兩組空間相隔90度的起動繞組B和工作繞組A，以獲得電角度為90度的兩相交流電，保證旋轉磁場的形成條件。

上圖是主副繞組的連接方式和改變轉向的兩種連接方式。一般單相電機的二次繞組的電阻值略大于主繞組的電阻值。也就是說，萬用表在R檔測得的電阻是二次繞組線圈，萬用表在R檔測得的電阻是一次繞組線圈。電容器30UF用于運行，200UF用于啟動。

二、結構原理

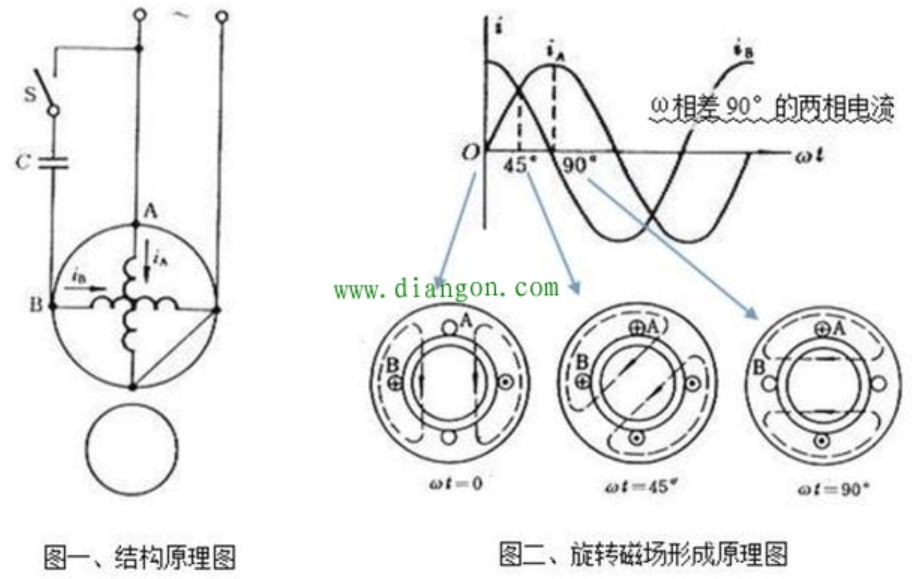

電容分相電機的轉子繞組為現澆鼠籠式，定子上有兩組空間相差90度的起動繞組B和工作繞組A，以獲得電角度為90度的兩相交流電，保證旋轉磁場的形成條件。(如圖1所示)

三、工作原理電容分相電機通過電容移相將一路單相交流電分離成相位差為90度的另一路交流電，得到兩相交流電分別送入兩個繞組。工作原理流程如下：定子繞組內通入電角度相差90度的兩相電流定子上形成旋轉磁場轉子切割磁力線產生感應電流感應電流產生旋轉磁場轉子磁場與定子磁場相互作用轉子旋轉。
