星型-三角形啟動方法是降壓?jiǎn)?dòng)，因此如果星型在啟動開始時啟動，則電壓低且電流也低，因此還必須滿足接觸器和熱繼電器的選擇。要求。

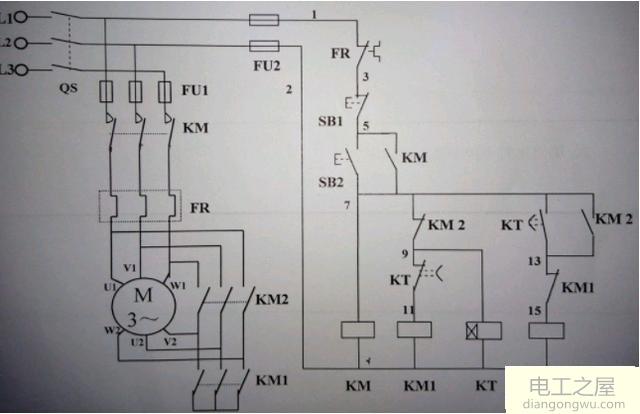

下圖是星三角啟動的一般控制原理圖。

首先看一下主電路：

---根據電動機22KW，電動機的額定電流為44A（不同的電動機值有偏差，且偏差不會太大）。

---主接觸器和三角形接觸器，即上圖中的兩個接觸器KM和KM2=44x0.58=25.52，大于25A的接觸器是30A的接觸器，因此KM和KM2是兩個。您應該為每個接觸器選擇30A接觸器。

---在上圖中，您可以選擇星形接觸器=44x0.33=14.52，一個16A接觸器，它是KM1接觸器，如果產品沒有16A接觸器，您還可以選擇一個18A接觸器。

---熱繼電器FR在37至50A的電流范圍內選擇，并且根據實際電動機的銘牌設置值為44A。

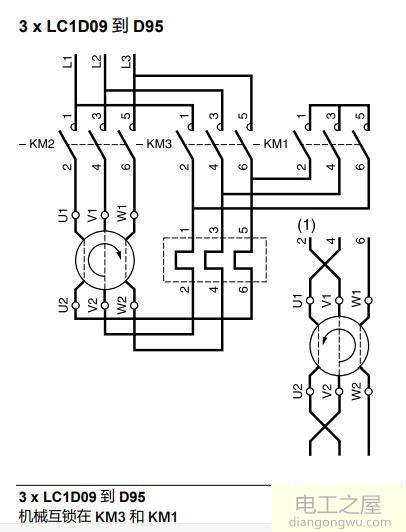

熱繼電器的位置和選擇也不同。請參見下圖，了解施耐德推薦的示意圖。重點關注熱繼電器FR的位置。

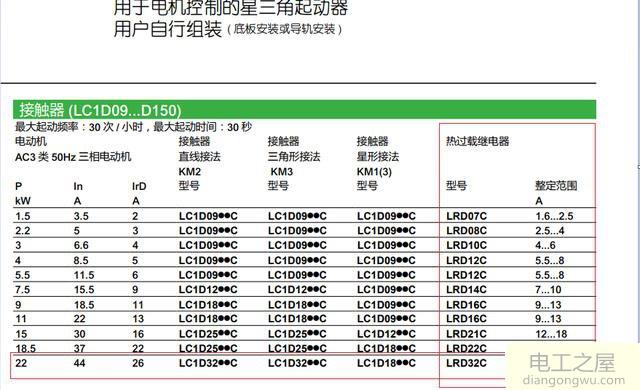

施耐德推薦的接觸器和熱繼電器選擇如下。

從紅色方框中可以看出，施耐德推薦的星形增量起動原理圖中的熱繼電器位置不同，并且選擇也不同，此時熱繼電器的選擇為21至32A。
