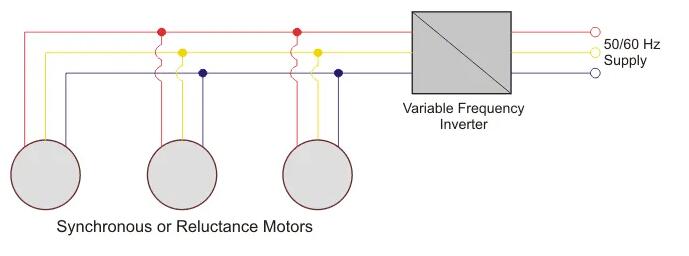

在這種方法中，同步電動機由變頻器以開環方式提供。所謂開環，是指沒有反饋到電源。逆變器沒有有關轉子當前位置的信息。當不需要高精度的速度控制時，這種方法是可取的。來自電網的電源被饋送到整流器逆變器裝置中，在此處可獲得所需的頻率。根據頻率，可以改變電動機的同步速度。

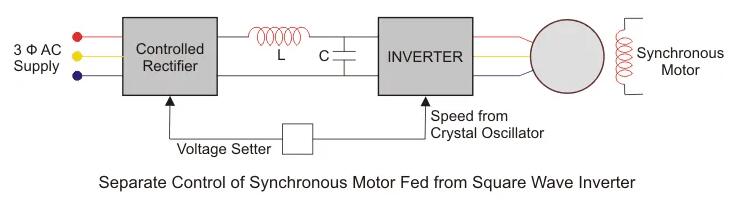

在上圖中，您可以看到速度控制驅動器的框圖。使用整流器將來自市電的三相電源轉換為直流電。然后，使用LC濾波器對波動的dc進行平滑處理。直流電被饋送到逆變器。這些逆變器可以是電壓源逆變器或電流源逆變器。可以改變供應給電動機的電源的頻率，并因此可以完成同步電動機的速度控制。當許多電動機需要以完全相同的速度運行時，開環運行非常有用。但是這種方法有一個缺點。此方法導致自發振蕩或振蕩。

自同步(閉環)操作

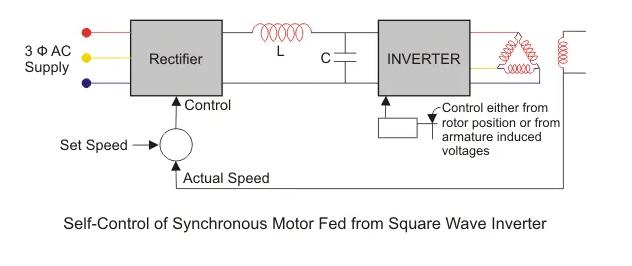

當需要高精度的速度控制時，我們使用自同步(閉環)操作。在這種方法中，逆變器的輸出頻率由轉子的速度決定。轉子的速度反饋到微分器。預設速度和實際速度之間的差被饋送到整流器。因此，逆變器改變頻率并調節電動機的速度。通過閉環操作，我們可以更精確地控制電動機速度。例如，如果速度降低(由于負載增加)，則定子供電頻率會降低，從而使轉子與定子磁場保持同步。此方法不會發生自發振蕩或振蕩。
